详细说明

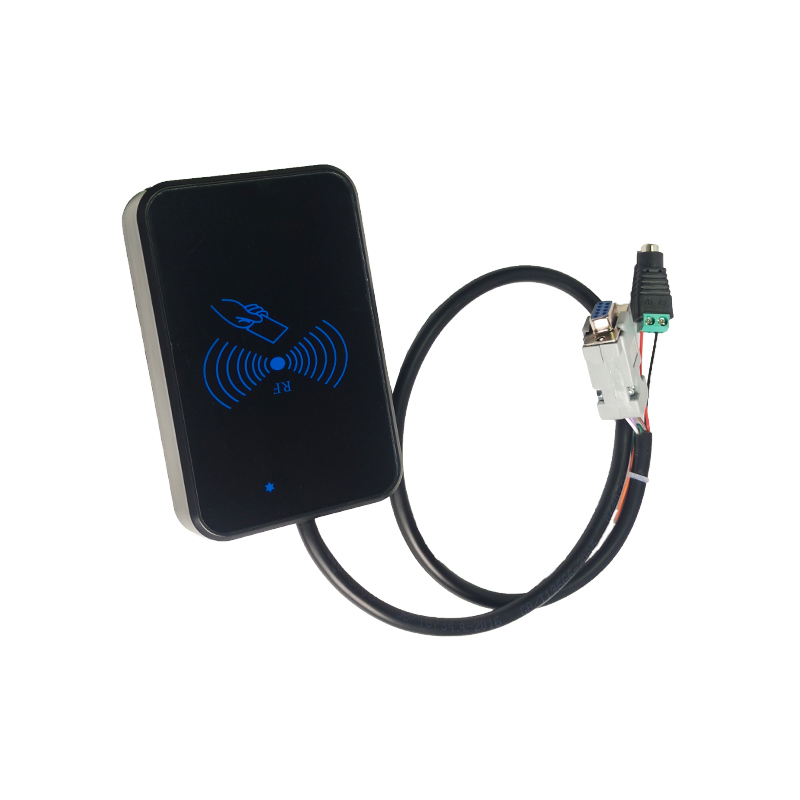

UHF超高频微耕门禁读卡器

读卡距离

0-50CM

写卡功能

支持批量写卡

读卡功能

支持ASCII读写

通信协议

HTTP,MQTT,MODBUS

通信接口

RS232,RS485,韦根,USB,WIFI

商品说明
商品参数

名称: UHF超高频门禁读卡器

型号: SW2903

尺寸: 115 x 75 x 24mm

简介:

SW2903是一款高性能的UHF频段ISO18000-6C（EPC C1G2）协议电子标签读写器，自主知识产权设计，结合专有的高效电子标签碰撞处理算法，在保持高识读率的同时，实现对电子标签的快速读写处理，可广泛应用于物流、个人身份识别、智能停车场、门禁系统、防伪系统及生产过程控制等多种无线射频识别（RFID）系统。

应用场景:

♦门禁管理（防复制）

♦考勤管理（防复制）

产品特点:

1. 自主知识产权设计；

2. 充分支持符合UHF EPC Gen2(ISO18000-6C)协议电子标签；

3. 工作频率FCC 902～928MHz、CE 865～868MHz(可以用软件按不同国家或地区要求调整)

4. 以广谱跳频(FHSS)或定频发射方式工作；

5. 输出功率: 最大17dBm（可调）；

6.内置2dBi圆极化陶瓷天线，读卡距离范围 0~50cm*；

7.支持主动模式，命令模式，密码模式；

8.支持RS232/RS485、韦根、触发接口；

9.支持读TID区域，防复制；

10.支持ASCII读写

11.支持excel表格导入，批量写卡

* 有效距离与协议格式、外接天线、电子标签及工作环境有关。

产品型号解释:

型号	接口
SW2900	标准版(USB HID & 虚拟键盘)
SW2900W	USB 及 WIFI
SW2903	RS232/RS485, 韦根, 触发
-W WIFI

电特性:

极限参数

项目	符号	数值	单位
电源电压	VCC	24	V
工作温度	T_OPR	-20～+60	℃
储存温度	T_STR	-40～+85	℃

规格

除特别说明，所示规格取自T_A＝25℃及VCC＝+12V工作条件下

项目	符号	最小	典型	最大	单位
电源电压	VCC	9	12	24	V
工作电流	I_C		100	200	mA
工作频率	F_REQ	865		928	MHz

产品参数

类型
型号	SW2903
名称	UHF超高频门禁读卡器
物理参数
外形尺寸	115 x 75 x 24mm
重量	200g
包装重量	0.4Kg
包装尺寸	15104cm
外壳材料	ABS,亚克力
设备颜色	黑色
环境参数
工作温度	-20~+60℃
储存温度	-40~+85℃
工作湿度	5%～95% RH, Non-condensing
性能参数
工作频率	902~928MHz,860~868MHz(软件可调)
天线规格	2dBi天线
输出功率	0 - 17dBm
读卡距离*	0-50cm *有效距离与协议格式、外接天线、电子标签及工作环境有关
写卡距离*	0-20cm *有效距离与协议格式、外接天线、电子标签及工作环境有关
读卡速度	200次/1秒
读写卡类型	ISO18000-6C（EPC Gen2）/ (可定制为国标*)
读卡提示	蜂鸣器，LED
工作电压	DC12V, 100mA
工作模式	主动模式, 命令模式, 触发模式, 密码模式
读卡功能	支持ASCII读写*
写卡功能	支持Excel表格导入，批量写卡*
通信接口	SW2903: RS232/RS485, 韦根, 触发 SW2900: USB (USB HID & 虚拟键盘) SW2900W: USB 及WIFI
SDK开发包
SDK开发包	支持 X86 & X64, C++, C#, VB, Delphi, Linux, ARM, Python, NodeJS, QT, JAVA, Android,ModBus等语言.

接口

颜色	描述
红	电源正极 (DC 9V – 24V)
黑	GND地线
白	RS232 TXD
紫	RS232 RXD
棕	GND地
黄	韦根 DATA0
绿	韦根 DATA1
灰	GND地线
品红	RS485 A+
橙	RS485 B-
淡绿	触发输入+（TTL level）
蓝	触发输入-（TTL level）
