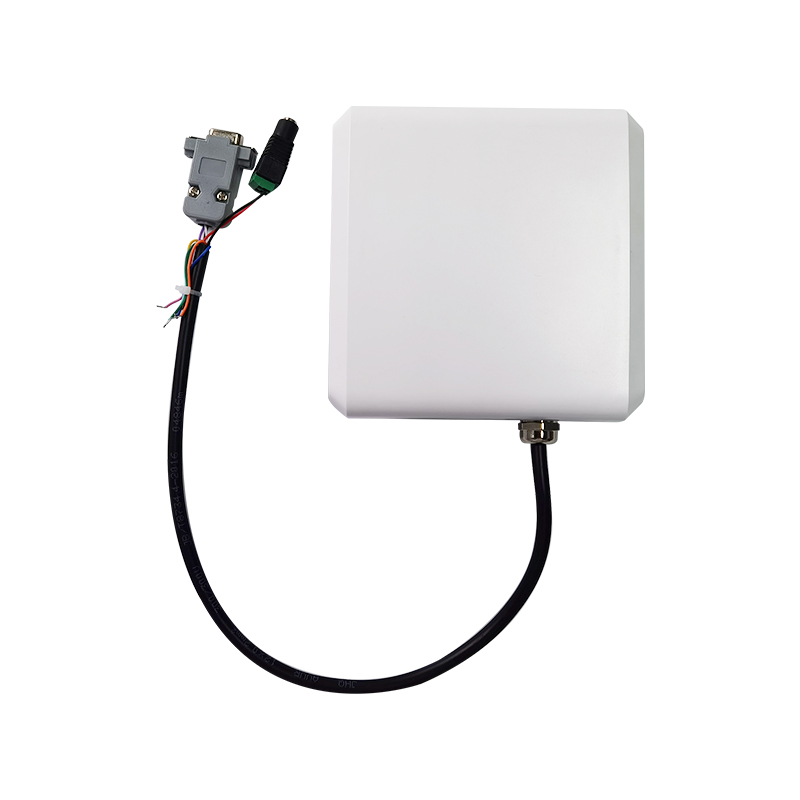

UHF超高频环卫管理读写器

SW6904

标准版(RS232, RS485, 韦根, 触发)

SW6904T

标准版 及 RJ45

SW6904R

标准版 及 继电器

SW6904U

标准版 及 USB

SW6904W

标准版 及 WIFI

SW6904G

标准版 及 4G

-T: RJ45   -W:WIFI  -G:4G  –R: Relay  –U:USB

电源电压

VCC

24

V

工作温度

T_OPR

-20～+60

℃

储存温度

T_STR

-40～+85

℃

电源电压

VCC

8

12

24

V

工作电流

I_C

400

600

mA

工作频率

F_REQ

865

928

MHz

型号

SW6904

名称

UHF超高频环卫管理读写器

物理参数

外形尺寸

133 x 133 x 54mm

重量

2.0Kg

包装重量

2.5Kg

包装尺寸

39*21*10cm

外箱尺寸

49*40*23cm，5台/箱

外壳材料

ABS面罩，金属后盖

设备颜色

白色

环境参数

工作温度

-20~+60℃

储存温度

-40~+85℃

工作湿度

5%～95% RH, Non-condensing

防水等级

IP65（可短时间泡水）

性能参数

工作频率

902~928MHz,860~868MHz(软件可调)

天线规格

4dBi天线

输出功率

0 - 26dBm

读卡距离*

0-4m *有效距离与协议格式、外接天线、电子标签及工作环境有关

写卡距离*

0-2m *有效距离与协议格式、外接天线、电子标签及工作环境有关

读卡速度

200次/1秒

读写卡类型

ISO18000-6C（EPC Gen2）

读卡提示

蜂鸣器

工作电压

DC +9 - 24V, 5W

工作模式

主动模式, 命令模式, 触发模式, 密码模式

通信接口

RS232, RS485, WG26, WG34, 触发,

继电器(定制), RJ45网口(定制),

WIFI(定制),USB(定制) ,4G(定制)

其他读卡功能

支持白名单读卡和时间段读卡*

其他标签类型

支持识别安森美/ON*与悦和*的温度标签；超高频LED标签*

网络

RJ45 支持 TCP 客户端/服务器端,HTTP,MQTT,Modbus,DNS,DHCP.

WIFI 支持TCP 客户端,HTTP,MQTT.

4G 支持TCP 客户端,HTTP,MQTT.

LLRP(定制)

SDK开发包

SDK开发包

支持 X86 & X64, C++, C#, VB, Delphi, Linux, ARM, Python, NodeJS, QT, JAVA, Android，Modbus等语言.

红

电源正极 (DC 9V – 24V)

黑

GND地线

白

RS232 TXD

紫

RS232 RXD

棕

GND地

黄

韦根 DATA0

绿

韦根 DATA1

灰

GND地线

品红

RS485 A+

橙

RS485 B-

淡绿

触发输入+（TTL level）

蓝

触发输入-（TTL level）
