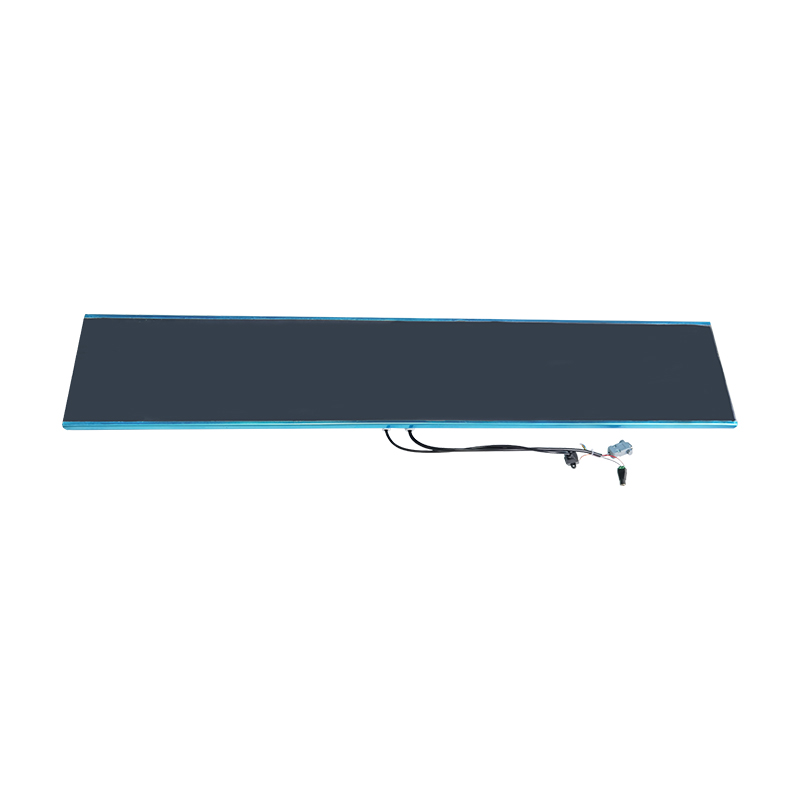

SW3915是一款的高性能的UHF频段ISO18000-6C（EPC C1G2）协议电子标签读写器，结合专有的高效电子标签碰撞处理算法，在保持高识读率的同时，实现对电子标签的快速读写处理，可广泛应用于物流、个人身份识别、智能停车场、门禁系统、防伪系统及生产过程控制等多种无线射频识别（RFID）系统。

应用场景:

♦垃圾桶/垃圾分类管理

♦无人值守称重管理/环卫地磅管理

♦烟草管理

产品特点:

1. 基于高性能读写芯片设计，自主知识产权；

2. 充分支持符合UHF EPC Gen2(ISO18000-6C)协议电子标签；

3. 工作频率FCC 902～928MHz、CE 865～868MHz(可以用软件按不同国家或地区要求调整)；

4. 以广谱跳频(FHSS)或定频发射方式工作；

5. 输出功率: 最大33dBm（可调）；

6. 内置15dBi 圆极化天线，读卡距离范围 0m~35m*；

7. 支持主动模式，命令模式，触发模式，密码工作模式；

8. DC12V供电；可选配POE供电(POE标准协议：IEEE 802.3af,支持最大15W电源)；

9. 通信接口支持RS232, RS485, 韦根, 触发(可定制继电器, USB, RJ45, WIFI, POE,4G)；

10.支持ModBus协议(仅限于RS232、RS485、RJ45接口)；

12.支持白名单读卡和时间段读卡*.

13.支持识别安森美/ON*与悦和*的温度标签；超高频LED标签*。

14.网络模式下支持断网缓存数据，断线缓存数据，网络恢复后自动续传；

15.支持RTC时间功能，每次读到的标签数据带有时间戳功能；

16.支持通信数据重传机制，当服务器没有确认接收数据自动触发重传，防止在网络中丢包，保证数据可靠性；

产品型号解释:

型号	接口
SW3915	标准版(RS232, RS485, 韦根, 触发)
SW3915T	标准版及 RJ45
SW3915W	标准版及WIFI
SW3915TW	标准版及RJ45、WIFI
SW3915TP	标准版及RJ45、POE
SW3915TPW	标准版及RJ45、POE、WIFI
SW3915R	标准版及继电器
SW3915U	标准版及USB(HID & 虚拟键盘)
SW3915G	标准版及 4G
-T: RJ45 -W:WIFI -P:POE –R: Relay –U:USB –G: 4G

电特性:

极限参数

项目	符号	数值	单位
电源电压	VCC	24	V
工作温度	T_OPR	-20～+60	℃
储存温度	T_STR	-40～+85	℃

规格

除特别说明，所示规格取自T_A＝25℃及VCC＝+12V工作条件下

项目	符号	最小	典型	最大	单位
电源电压	VCC	8	12	24	V
工作电流	I_C		800	1200	mA
工作频率	F_REQ	865		928	MHz

产品参数

类型
型号	SW3915
名称	UHF超远距离超高频高性能一体机
物理参数
外形尺寸	1200 x 200 x 40mm
重量	4.5Kg
包装重量	5.0Kg
包装尺寸	140204cm
外壳材料	亚克力板，铝
设备颜色	黑色
环境参数
工作温度	-20~+60℃
储存温度	-40~+85℃
工作湿度	5%～95% RH, Non-condensing
防水等级	IP65
性能参数
工作频率	902~928MHz,860~868MHz(软件可调)
天线规格	15dBi圆极化天线
输出功率	0 - 33dBm
读卡距离*	0-35m *有效距离与协议格式、外接天线、电子标签及工作环境有关
写卡距离*	0-17m *有效距离与协议格式、外接天线、电子标签及工作环境有关
读卡速度	800次/1秒
读写卡类型	ISO18000-6C（EPC Gen2）/ (可定制为国标*)
读卡提示	蜂鸣器
工作电压	DC +9 - 24V, 12W
工作模式	主动模式, 命令模式, 触发模式, 密码模式
其他读卡功能	支持白名单读卡和时间段读卡*
其他标签类型	支持识别安森美/ON与悦和的温度标签；超高频LED标签*
通信接口	RS232, RS485, WG26, WG34, 触发, 继电器(定制), RJ45网口(定制),POE(定制), WIFI(定制),USB(定制) ,4G(定制)
网络	RJ45 支持 TCP 客户端/服务器端,HTTP,MQT,Modbus, DNS, DHCP. WIFI 支持TCP 客户端,HTTP,MQTT. 4G 支持TCP 客户端,HTTP,MQTT. LLRP(定制)
SDK开发包
SDK开发包	支持 X86 & X64, C++, C#, VB, Delphi, Linux, ARM, Python, NodeJS, QT, JAVA, Android, Modbus等语言.

接口

颜色	描述
红	电源正极 (DC 9V – 24V)
黑	GND地线
白	RS232 TXD
紫	RS232 RXD
棕	GND地
黄	韦根 DATA0
绿	韦根 DATA1
灰	GND地线
品红	RS485 A+
橙	RS485 B-
淡绿	触发输入+（TTL level）
蓝	触发输入-（TTL level）
