详细说明

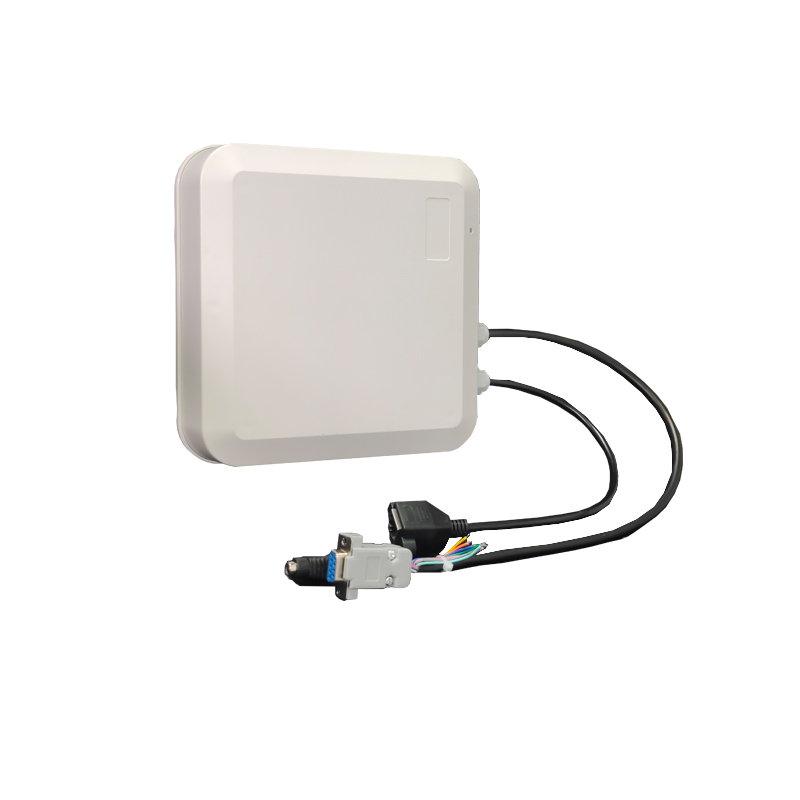

UHF超高频分立式一体机

读卡距离

0-5M

产品尺寸

183*183*46mm

天线规格

6DBI圆极化天线

通信协议

HTTP,MQTT,MODBUS

通信接口

RS232,RS485,韦根,触发,网口,POE,继电器,USB,4G,WIFI,蓝牙

产品型号 SW1906

商品说明
产品参数

UHF超高频分立式一体机

名称: UHF超高频分立式一体机读写器

型号: SW1906

尺寸: 183 x 183 x 46mm

简介:

SW1906是一款高性能的UHF频段ISO18000-6C（EPC C1G2）协议电子标签读写器，自主知识产权设计，结合专有的高效电子标签碰撞处理算法，在保持高识读率的同时，实现对电子标签的快速读写处理，可广泛应用于物流、个人身份识别、智能停车场、门禁系统、防伪系统及生产过程控制等多种无线射频识别（RFID）系统。

应用场景:

♦智能停车场

♦电动车管理

♦个人身份识别

♦工业产品流程控制

♦烟草管理

♦AGV智能车

♦环卫地磅管理

产品特点:

1. 基于分立式自主知识产权设计；

2. 充分支持符合UHF EPC Gen2(ISO18000-6C)协议电子标签；

3. 工作频率FCC 902～928MHz、CE 865～868MHz(可以用软件按不同国家或地区要求调整)；

4. 以广谱跳频(FHSS)或定频发射方式工作；

5. 输出功率: 最大30dBm（可调）；

6. 内置6dBi 圆极化天线，读卡距离范围 0m~5m*；

7. 支持主动模式，命令模式，触发模式，密码工作模式；

8. DC12V供电，最大支持24V供电；可选配POE供电(POE标准协议：IEEE 802.3af,支持最大15W电源)；

9. 通信接口支持RS232,RS485,韦根,触发(可定制继电器, USB, RJ45, WIFI, POE,4G)；

10. 一路继电器（定制）可以控制喇叭，电机，灯等大功率设备；

11. 支持ModBus协议(仅限于RS232、RS485、RJ45接口)；

12. 支持白名单读卡和时间段读卡*；

* 有效距离与协议格式、外接天线、电子标签及工作环境有关。

产品型号解释:

型号	接口
SW1906	标准版(RS232, RS485, 韦根, 触发)
SW1906T	标准版及 RJ45
SW1906W	标准版及WIFI
SW1906TP	标准版及RJ45、POE
SW1906R	标准版及继电器
SW1906U	标准版及USB(HID & 虚拟键盘)
SW1906G	标准版及 4G
-T: RJ45 -W:WIFI -P:POE –R: Relay –U:USB –G: 4G

电特性:

极限参数

项目	符号	数值	单位
电源电压	VCC	24	V
工作温度	T_OPR	-20～+60	℃
储存温度	T_STR	-40～+85	℃

规格

除特别说明，所示规格取自T_A＝25℃及VCC＝+12V工作条件下

项目	符号	最小	典型	最大	单位
电源电压	VCC	8	12	24	V
工作电流	I_C		600	1000	mA
工作频率	F_REQ	865		928	MHz

产品参数

类型
型号	SW1906
名称	UHF中距离分立式一体机
物理参数
外形尺寸	183 x 183 x 46mm
重量	2.0Kg
包装重量	2.5Kg
包装尺寸	26278cm
外箱尺寸	534330cm 10台/箱
外壳材料	ABS
设备颜色	白色
环境参数
工作温度	-20~+60℃
储存温度	-40~+85℃
工作湿度	5%～95% RH, Non-condensing
防水等级	IP65
性能参数
工作频率	902~928MHz,860~868MHz(软件可调)
天线规格	6dBi 圆极化天线
输出功率	0 - 30dBm
读卡距离*	0-5m *有效距离与协议格式、外接天线、电子标签及工作环境有关
写卡距离*	0-2m *有效距离与协议格式、外接天线、电子标签及工作环境有关
读卡速度	200次/1秒
读写卡类型	ISO18000-6C（EPC Gen2）/ (可定制为国标*)
读卡提示	蜂鸣器
工作电压	DC +9 - 24V, 12W
工作模式	主动模式, 命令模式, 触发模式, 密码模式
其他读卡功能	支持白名单读卡和时间段读卡*
通信接口	RS232, RS485, WG26, WG34, 触发, 继电器(定制), RJ45网口(定制), WIFI(定制), POE(定制),USB(定制) ,4G(定制)
网络	RJ45 支持 TCP 客户端/服务器端,HTTP,MQTT,Modbus, DNS, DHCP. WIFI 支持TCP 客户端,HTTP,MQTT. 4G 支持TCP 客户端,HTTP,MQTT. LLRP(定制)
SDK开发包
SDK开发包	支持 X86 & X64, C++, C#, VB, Delphi, Linux, ARM, Python, NodeJS, QT, JAVA,ModBus,Android等语言.

接口

颜色	描述
红	电源正极 (DC 9V – 24V)
黑	GND地线
白	RS232 TXD
紫	RS232 RXD
棕	GND地
黄	韦根 DATA0
绿	韦根 DATA1
灰	GND地线
品红	RS485 A+
橙	RS485 B-
淡绿	触发输入+（TTL level）
蓝	触发输入-（TTL level）
